| Общая информация | |
| Информация | ??Текст описания переведен при помощи искусственного интеллекта. - Представляем вашему вниманию коммутатор, который идеально подойдет для вашего сетевого оборудования! Это 8-портовый GbE коммутатор с поддержкой PoE, который обеспечит надежное подключение и высокую производительность. - Коммутатор оснащен 8 портами GbE с поддержкой PoE по стандарту 802.3at/af Mode A, что позволяет вам подключать устройства, такие как IP-камеры и точки доступа, без необходимости в дополнительных источниках питания. - Также в наличии 2 гигабитных SFP порта, которые обеспечивают гибкость подключения и возможность расширения вашей сети. Это идеальное решение для создания высокоскоростной сети. - С мощностью 130W, этот коммутатор гарантирует стабильную работу всех подключенных устройств. Вы можете быть уверены в надежности и эффективности вашего сетевого оборудования. - Удобные функции управления уровня L2 позволяют легко настраивать и контролировать вашу сеть, что делает этот коммутатор отличным выбором как для настольного, так и для стойкового монтажа. - Не упустите возможность улучшить свою сеть с помощью этого коммутатора, который сочетает в себе мощность, эффективность и тишину работы благодаря бесшумной системе охлаждения! |
| Комплектация | - кабель питания - документация |
| Основные | |
| Тип | управляемый 2-го уровня |
| Исполнение | настольный, стоечный |
| Коммутационная матрица | 20 Гбит/с |
| Скорость пересылки пакетов | 14.88 Mpps |
| Таблица MAC-адресов | 8 тыс. адр. |
| Буфер пакетов | 4 Мб |
| Стекирование | Нет |
| Блок питания | AC 100-240 В |
| Резервный источник питания | Нет |
| Охлаждение | пассивное |
| Green Ethernet (802.3az) | Да |
| Бюджет мощности PoE | 118 Вт |
| Интерфейсы | |
| Порты Fast Ethernet | Нет |
| Порты Gigabit Ethernet | Да 8 |
| Порты 1/2.5GBASE-T | Нет |
| Порты 1/2.5/5GBASE-T | Нет |
| Порты 1/2.5/5/10GBASE-T | Нет |
| Порты 10 Gigabit Ethernet | Нет |
| Комбо-порты 10/100/1000BASE-T/SFP | Нет |
| Комбо-порты 1/10GBASE-T/SFP+ | Нет |
| Слоты GBIC | Нет |
| Слоты SFP | Да 1 |
| Слоты SFP+ | Нет |
| Слоты XFP | Нет |
| Слоты SFP28 | Нет |
| Слоты QSFP+ | Нет |
| Слоты QSFP28 | Нет |
| Слоты для модулей расширения | Нет |
| PoE | Да |
| Число портов PoE | 8 |
| Характеристики портов PoE | 802.3af PoE 802.3at PoE |
| Порты USB | Нет |
| RS-232c (COM) | Да 1 (через RJ-45) |
| Порты SC | Нет |
| Размеры и вес | |
| Длина | 261 мм |
| Ширина | 181 мм |
| Высота | 44 мм |
| Вес | 1200 г |
| Функции | |
| Управление потоком (802.3x) | Да |
| Jumbo frame | Да 9 600 байт |
| QoS | Да 802.1p, DSCP/ToS, номер порта |
| Интерфейс управления | Web (HTTP), CLI |
| Telnet | Да |
| SNMP | Да v1, v2, v3 |
| Аутентификация 802.1x | Да на основе портов |
| Контроль широковещательного шторма | Да |
| Защищенные протоколы | Да SSH |
| 802.1q VLAN | Да |
Ваша корзина пуста
Выберите в каталоге интересующий товар
и нажмите кнопку «В корзину».
Перейти в каталог
и нажмите кнопку «В корзину».
Заказать звонок

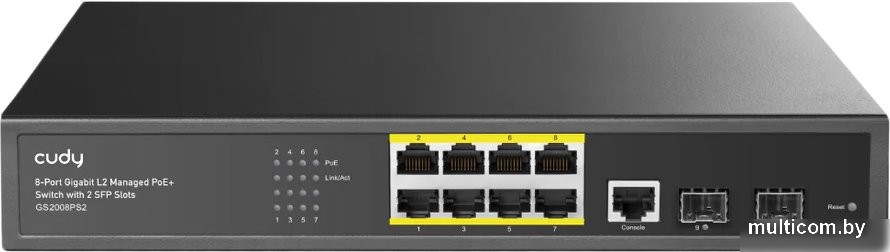

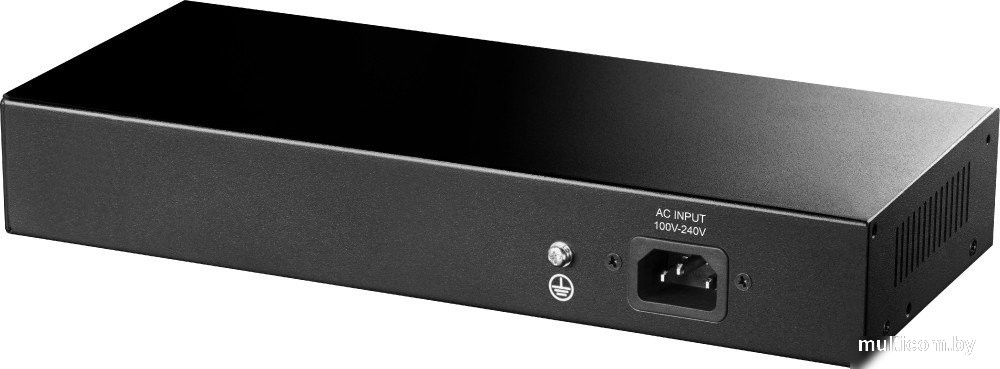

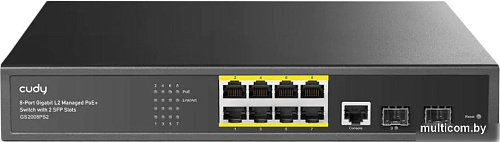

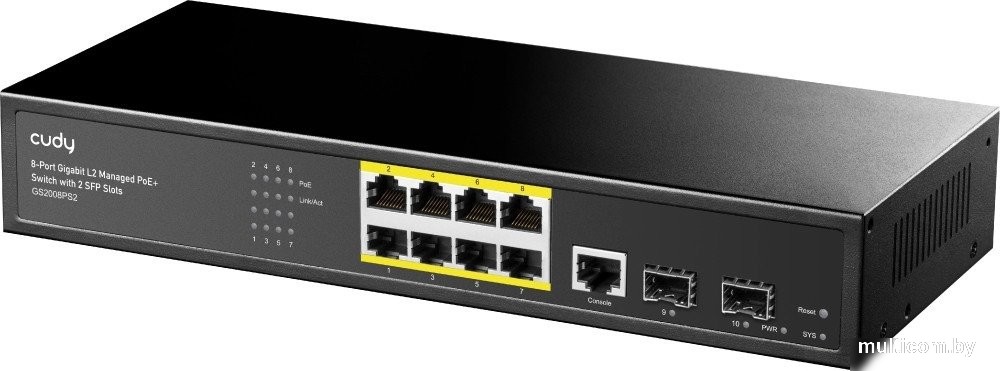

Управляемый коммутатор 2-го уровня Cudy GS2008PS2 1.0
управляемый 2-го уровня, настольный/стоечный, матрица 20 Гбит/с, 14.88 Mpps, 8xGbit, 1xSFP, PoE, бюджет 118 Вт
Артикул:
M1698742
В наличии
