| Общая информация | |

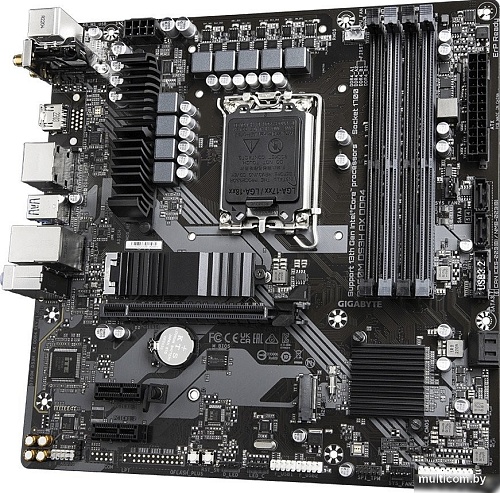

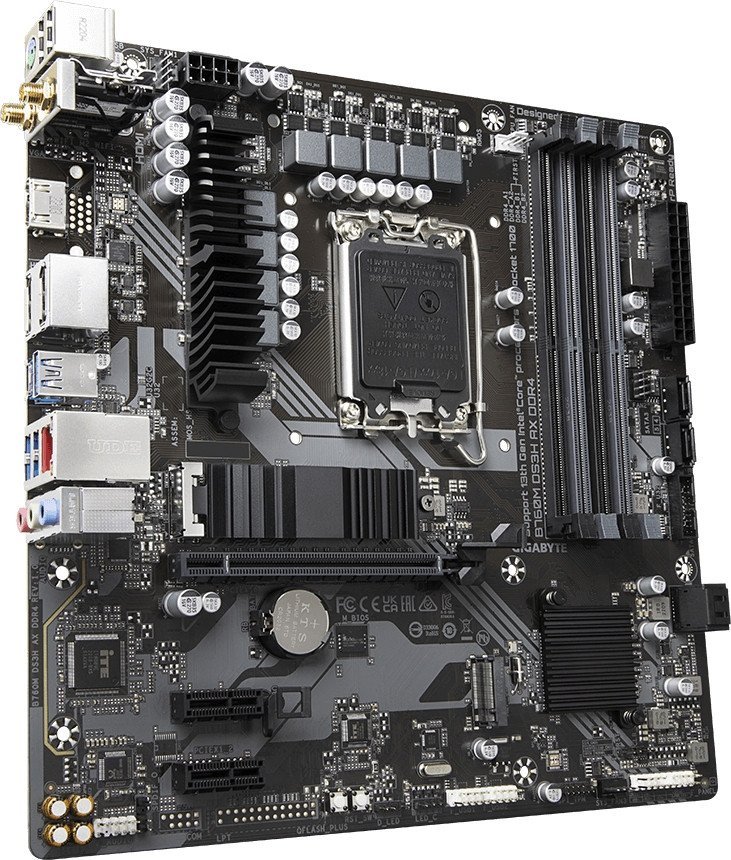

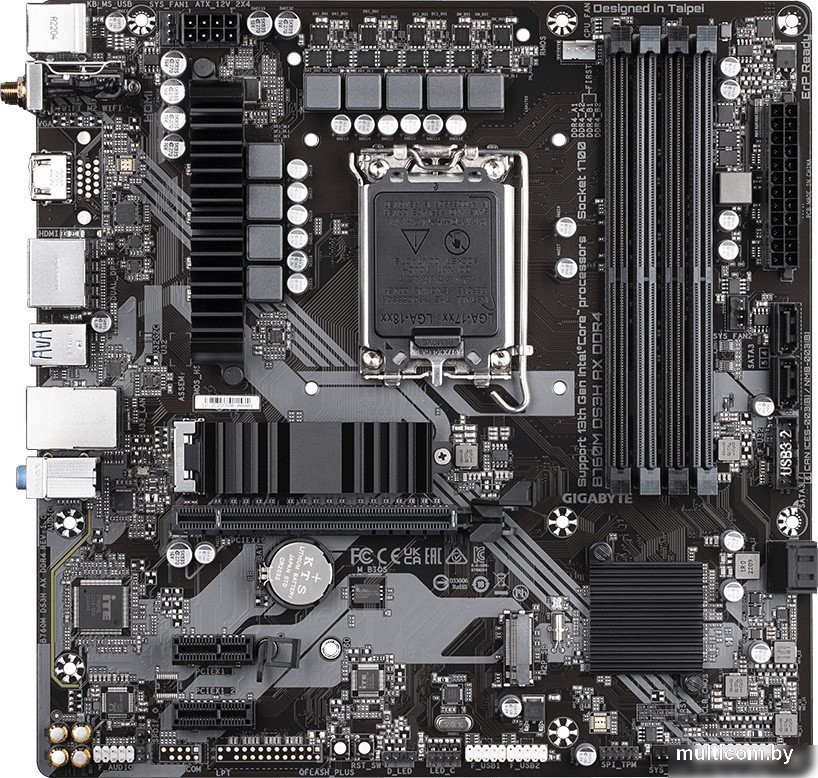

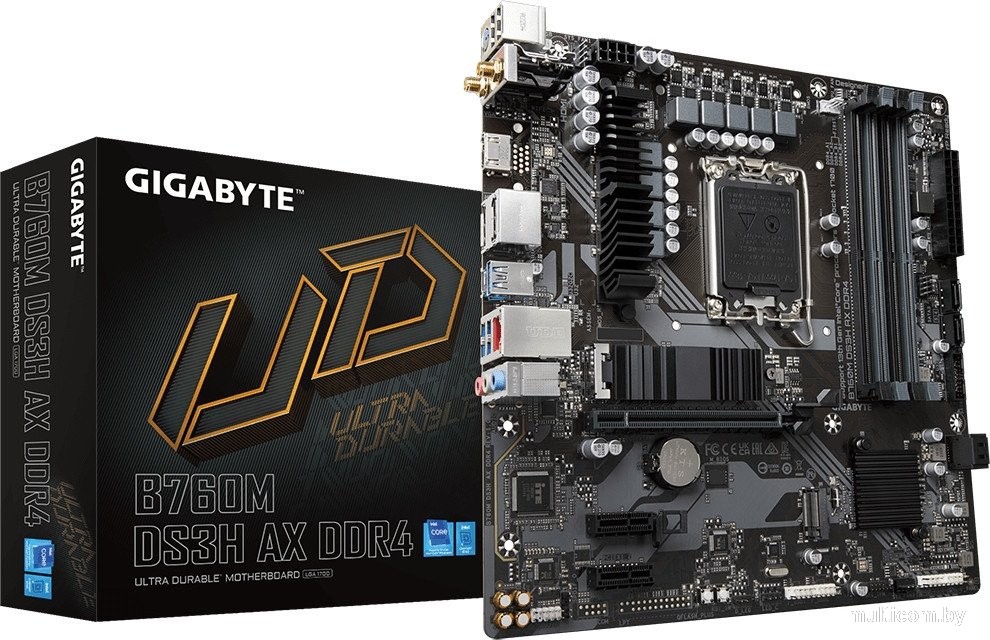

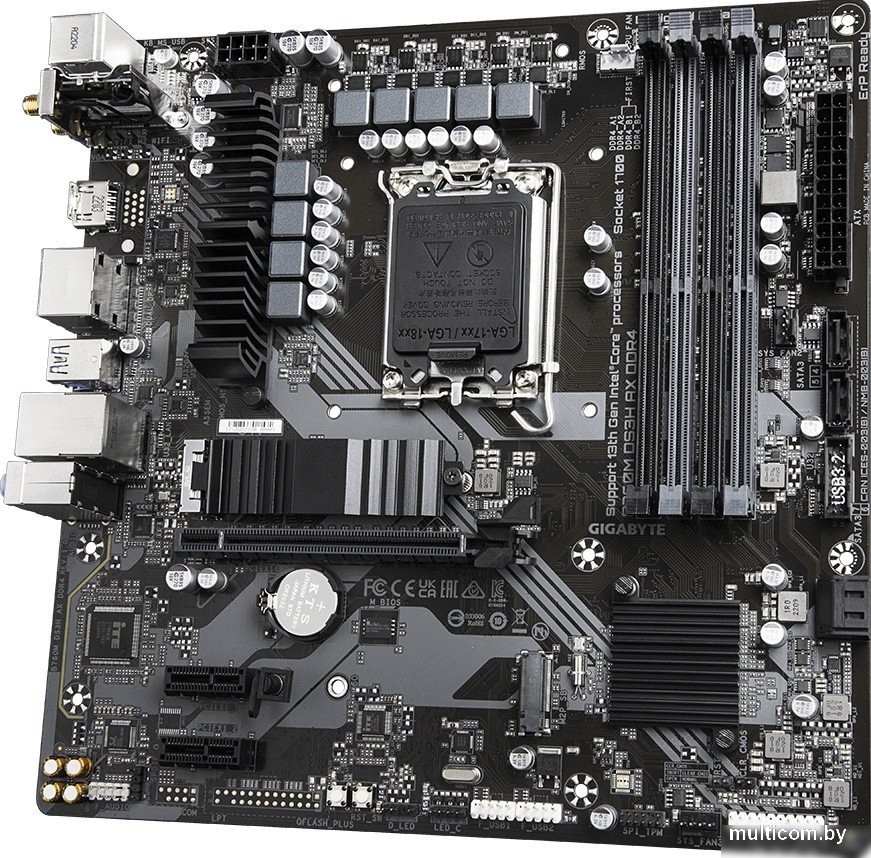

| Информация | - GIGABYTE B760M DS3H AX DDR4 - это современная материнская плата формата mATX, разработанная для процессоров Intel 12, 13 и 14 поколений с использованием сокета LGA1700 и чипсета Intel B760. Она поддерживает установку до 128 ГБ оперативной памяти DDR4 с максимальной частотой до 5333 МГц и двухканальным режимом, а также технологии XMP для легкого разгона модулей ОЗУ. - Для быстродействия и расширения возможностей система оснащена одним слотом PCI Express x16 версии 4.0 и двумя слотами PCI Express x1 3.0, а также двумя высокоскоростными слотами M.2 PCIe 4.0 x4/x2 для твердотельных накопителей. Для подключения классических накопителей предусмотрено 4 порта SATA 3.0 (6 Гбит/с) с поддержкой RAID 0, 1, 5, 10. Встроенная система охлаждения фаз питания позволяет поддерживать стабильную работу даже при высокой нагрузке. - Модель оснащена современными коммуникационными возможностями:гигабитным Ethernet-портом 2.5 Гбит/с, модулем Wi-Fi 6E (802.11ax) и Bluetooth 5.3. Для периферийных устройств и быстрой передачи данных на задней панели присутствуют порты USB 2.0, USB 3.2 Gen1 Type-A, USB 3.2 Gen2 Type-C, а также аудиоподсистема с поддержкой 7.1-канального звука. - Для вывода изображения предусмотрены два разъема DisplayPort 1.2 и один HDMI 2.1, что обеспечивает совместимость с современными мониторами и телевизорами. Материнская плата поддерживает встроенную графику, обладает базовой RGB-подсветкой, а также необходимым набором внутренних разъемов для системных вентиляторов, подсветки и подключения дополнительных устройств. |
| Технические характеристики | |
| Поддержка процессоров | Intel |
| Поддержка поколений процессоров | Intel Gen14, Intel Gen13, Intel Gen12 |
| Встроенный процессор | Нет |
| Сокет | LGA1700 |
| Чипсет | Intel B760 |
| Количество фаз питания | 6+2+1 |
| Охлаждение фаз питания | Да |
| Форм-фактор | mATX |
| Цвет | черный |
| Подсветка | Нет |
| Память | |
| Тип памяти | DDR4 |
| Количество слотов памяти | 4 |
| Максимальный объём памяти | 128GB |
| Режим памяти | двухканальный |
| Максимальная частота памяти | 5 333 МГц |
| Дополнительные характеристики ОЗУ | поддержка модулей памяти DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 МТранзакций/с совместимость с модулями памяти DDR4 DIMM объемом до 32 ГБ поддержка конфигураций памяти 1Rx8/2Rx8/1Rx16 поддержка небуферизованных планок памяти с ECC, работающих в режиме non-ECC поддержка небуферизованных планок памяти без ECC поддержка Intel Extreme Memory Profile (XMP) |
| Слоты расширения | |
| Версия PCI Express | 4.0 |
| Всего PCI Express x16 | Да 1 |
| Всего PCI Express x1 | Да 2 |
| Всего PCI Express x4 | Нет |
| Всего PCI Express x8 | Нет |
| High Power Card Edge (HPCE) | Нет |
| Дополнительные характеристики PCI | разъем PCIEX16, PCI Express x16, режим работы PCIe 4.0 x16 разъем PCIEX1_1, PCI Express x16, режим работы PCIe 3.0 x1 разъем PCIEX1_2, PCI Express x16, режим работы PCIe 3.0 x1 |
| Интерфейсы накопителей | |
| M.2 | Да 2 |
| Спецификации накопителей | M2A_CPU слот 3, ключ M, тип 2280, поддержка SSD PCIe 4.0 x4/x2 M2P_SB слот 3, ключ M, тип 2280, поддержка SSD PCIe 4.0 x4/x2 4 разъема SATA 6 Гбит/с поддержка организации RAID 0, RAID 1, RAID 5 и RAID 10 средствами SATA-накопителей |
| SATA 3.0 | Да 4 |
| RAID | Да 0, 1, 5, 10 - SATA |
| Сеть и связь | |
| Wi-Fi | Да 802.11ax (Wi-Fi 6E) |
| Bluetooth | Да 5.3 |
| Ethernet | Да 1x 2.5 Гбит/с |
| Аудио и Видео | |
| Поддержка встроенной графики | Да |
| Поддержка SLi/CrossFire | Нет |
| Встроенный звук | Да |
| Звуковая схема | 7.1 |
| Разъемы на задней панели | |
| USB 2.0 | Да 2 |
| USB 3.2 Gen1 Type-A (5 Гбит/с) | Да 3 |
| USB 3.2 Gen2 Type-A (10 Гбит/с) | Нет |
| USB 3.2 Gen1 Type-C (5 Гбит/с) | Нет |
| USB 3.2 Gen2 Type-C (10 Гбит/с) | Да 1 |
| USB 3.2 Gen 2x2 (20 Гбит/с) | Нет |
| USB4 (до 40 Гбит/с) | Нет |
| USB-C (Thunderbolt 3) | Нет |
| USB-C (Thunderbolt 4) | Нет |
| USB-C (Thunderbolt 5) | Нет |
| Цифровой выход S/PDIF | Нет |
| Аудио (3.5 мм jack) | Да 3 |
| COM | Нет |
| LPT | Нет |
| PS/2 | Да 1 |
| DisplayPort | Да 2 |
| Версия DisplayPort | 1.2 |
| mini DisplayPort | Нет |
| VGA (D-Sub) | Нет |
| DVI | Нет |
| HDMI | Да 1 |
| Версия HDMI | 2.1 |
| Внутренние разъемы | |
| USB 2.0 | Да 2 |
| USB 3.2 Gen1 Type-A (5 Гбит/с) | Да 1 |
| USB 3.2 Gen2 Type-A (10 Гбит/с) | Нет |
| USB 3.2 Gen1 Type-C (5 Гбит/с) | Нет |
| USB 3.2 Gen2 Type-C (10 Гбит/с) | Нет |
| USB 3.2 Gen 2x2 (20 Гбит/с) | Нет |
| Thunderbolt 3 | Нет |
| Thunderbolt 4 | Нет |
| Thunderbolt 5 | Нет |
| Цифровой выход S/PDIF | Да 1 |
| COM | Нет |
| LPT | Нет |
| HDMI | Нет |
| Разъемы для вентилятора ЦП | Да 1 |
| Разъемы для СЖО | Да 1 |
| Разъемы для корпусных вентиляторов | Да 3 |
| Разъемы для подсветки ARGB 5В | Да 1 |
| Разъемы для подсветки RGB 12В | Да 1 |
| Разъемы с обратной стороны (BTF) | Нет |
| Описание внутренних разъемов | 1 x 24-контактный ATX-разъем питания 1 x 8-контактный разъем питания ATX 12 В 1 x разъем для вентилятора ЦП 3 x разъема для системных вентиляторов 1 x разъем для адресуемых светодиодных линеек 1 x разъем для подключения RGB LED-линеек 2 x слота M.2 Socket 3 4 x SATA-разъема 6 Гбит/с 1 x группа разъемов фронтальной панели 1 x колодка для подключения аудиоразъема на передней панели 1 x разъем для подключения портов USB 3.2 Gen 1 2 x разъема для подключения портов USB 2.0/1.1 1 x разъем для подключения TPM-модуля (только для модулей GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0) 1 x разъем S/PDIF Out Кнопка Q-Flash Plus Кнопка Reset Перемычка Reset Перемычка для возврата настроек CMOS в состояние По умолчанию |
| Габариты | |
| Длина | 244 мм |
| Ширина | 244 мм |
| Комплектация | |
| Комплектация | - кабель SATA - Wi-Fi антенна - документация |
